Marque : HELIOS
Type : Sortie toiture
(à modifier dans le module "Réassurance")
(à modifier dans le module "Réassurance")
(à modifier dans le module "Réassurance")

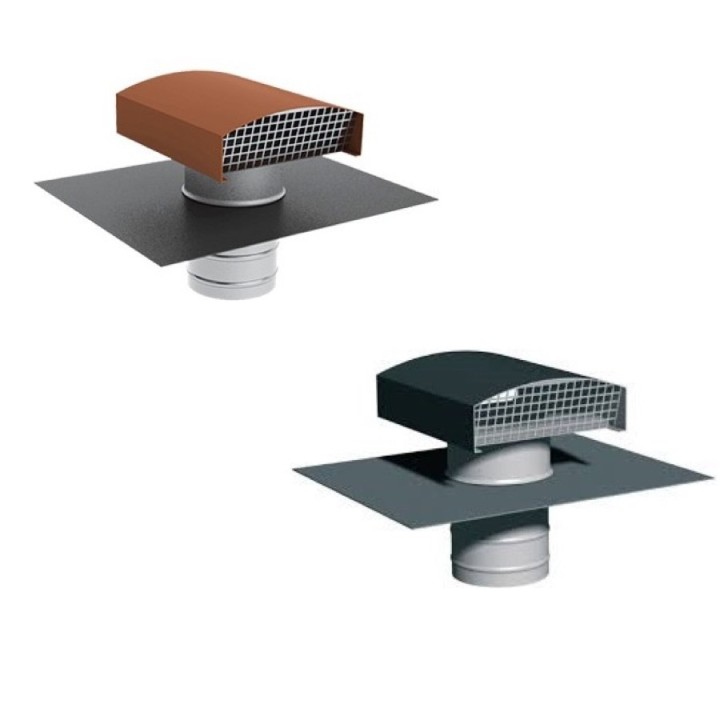

Traversée de toit universelle DDF
• Pour le rejet ou la prise d’air et le raccordement de conduits Ø 125 à 400 mm.
• Capot pare-pluie amovible prélaqué rouge tuile ou gris ardoise.
• Une large feuille de plomb périphérique permet l’adaptation à toutes les formes de tuiles et d’ardoises.
• Utilisation possible sur toits plats.
• La tôle support, le conduit et le grillage sont en acier galvanisé.
Exte en 2 couleurs :
• Capot prélaqué tuile rouge (RAL 8012)
| Réf. | Code | Désignation | Couleur | A | B | C | ØD | F | G |
|---|---|---|---|---|---|---|---|---|---|
| ANJ06005 |
DDF 125 R |
Chapeau Ø125
|
Rouge(RAL 8012) | 124 | 200 | 328 | 125 | 500 | 400 |
| ANJ06055 |
DDF 125 G |
Chapeau Ø125
|
Gris ardoise(RAL 7024) | 124 | 200 | 328 | 125 | 500 | 400 |
| ANJ06007 |
DDF 160 R |
Chapeau Ø160
|
Rouge(RAL 8012) | 135 | 248 | 396 | 160 | 500 | 400 |
| ANJ06057 |
DDF 160 G |
Chapeau Ø160
|
Gris ardoise(RAL 7024) | 135 | 248 | 396 | 160 | 500 | 400 |
| ANJ06011 |
DDF 200 R |
Chapeau Ø200
|
Rouge(RAL 8012) | 185 | 333 | 495 | 200 | 600 | 600 |
| ANJ06061 |
DDF 200 G |
Chapeau Ø200
|
Gris ardoise(RAL 7024) | 185 | 333 | 495 | 200 | 600 | 600 |
| ANJ06012 |
DDF 250 R |
Chapeau Ø250 |
Rouge(RAL 8012) | 185 | 333 | 495 | 250 | 600 | 600 |
| ANJ06062 |
DDF 250 G |
Chapeau Ø250 |
Gris ardoise(RAL 7024) | 185 | 333 | 495 | 250 | 600 | 600 |
| ANJ06013 |
DDF 315 R |
Chapeau Ø315 |
Rouge(RAL 8012) | 197 | 420 | 666 | 315 | 600 | 600 |
| ANJ06063 |
DDF 315 G |
Chapeau Ø315 |
Gris ardoise(RAL 7024) | 197 | 420 | 666 | 315 | 600 | 600 |
| ANJ06014 |
DDF 355 R |
Chapeau Ø355 |
Rouge(RAL 8012) | 350 | 550 | 900 | 355 | 900 | 750 |
| ANJ06064 |
DDF 355 G |
Chapeau Ø355 |
Gris ardoise(RAL 7024) | 350 | 550 | 900 | 355 | 900 | 750 |
| ANJ06015 |
DDF 400 R |
Chapeau Ø400 |
Rouge(RAL 8012) | 350 | 550 | 900 | 400 | 900 | 750 |
| ANJ06065 |
DDF 400 G |
Chapeau Ø400 |
Gris ardoise(RAL 7024) | 350 | 550 | 900 | 400 | 900 | 750 |
cotes en mm
